圆柱蜗轮滚刀简单介绍
发布时间：2016/6/2 15:18:40 来源：海洋传动
用途与工作特点
普通蜗轮滚刀是加工圆柱形线性蜗杆（如何基米德蜗杆、法向直廓蜗杆和渐开线蜗杆）传动中蜗轮常用的刀具（以下简称蜗轮滚刀）。
蜗轮滚刀一 形和齿轮滚刀相似。但是，切削过程有所不同，蜗轮滚刀处于蜗杆的位置与被切蜗轮相啮合；蜗轮滚刀与蜗轮的轴交角和中心距，也相同于工作蜗杆与蜗轮啮合状态，蜗轮滚刀的基本蜗杆类型应与工作蜗杆相同，且主要参数如模数，齿形角，分度圆直径、罗纹头数，罗纹升角和螺纹方向等，均须与工作蜗杆一致，因此，蜗轮滚刀是一种专用刀具。
2.3.1.2蜗轮滚刀的进刀方向

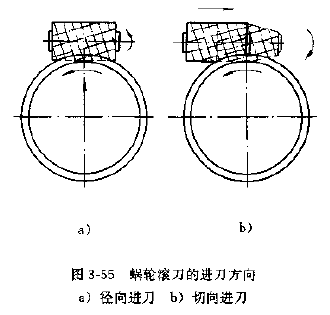

蜗轮滚刀切制蜗轮时，有两种进刀方法，径向进刀法和切向进刀法，见图3-55。
径向进刀法是一种常用的蜗轮切削法，但因蜗轮滚刀槽数有限，加工出的蜗轮齿面易产生明显的棱度。
切向进刀法切制蜗轮时，包络蜗轮齿面的切削刃数增加，蜗轮齿面的棱度减小，使用切向进刀法时，滚齿机必须有切向进刀机构，同时蜗杆副能进行切向装配。
