功能介绍及使用说明

平面二次包络环面蜗杆副设计程序是根据平面二次包络环面蜗杆传动特性及参数计算法则设计的一款高效而且准确的计算软件，由资深二次包络蜗杆传动设计工程师和计算机软件工程师共同设计开发，其特点是使用简单、计算精确、设计效率高（只需要1分钟即可计算出一套包络蜗杆副的所有参数同时也包括量身定做的滚刀的所有参数），是二次包络蜗杆设计工程师的必备软件之一。同时更是广环数控二次包络加工机床所必须的软件。

软件特点：

1.       使用简单方便

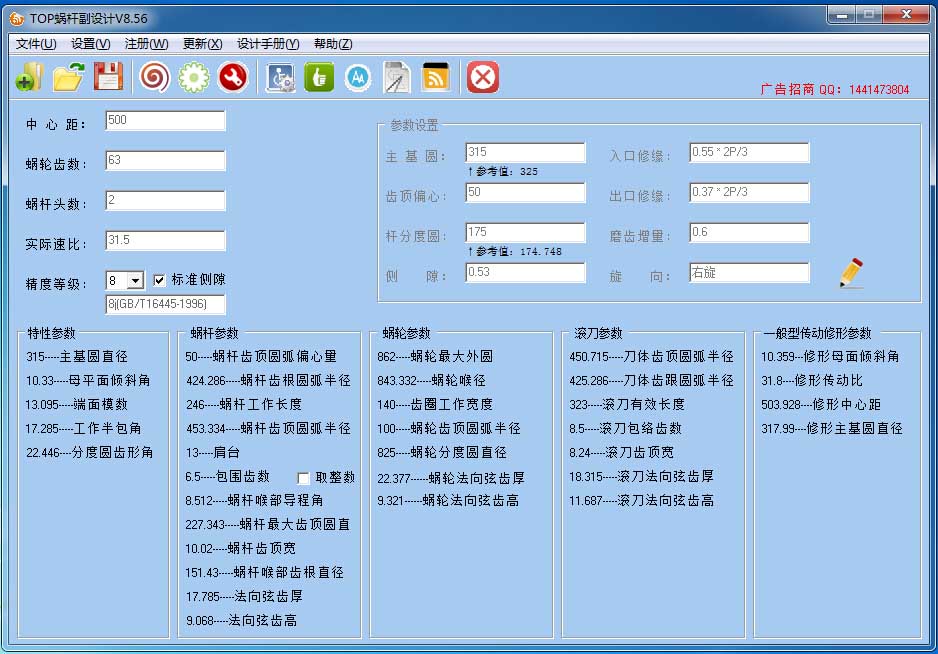

本软件只需要根据设计要求输入中心距和速比即可计算出二次包络蜗轮、蜗杆及滚刀制图及加工所需要的所有参数。（如下图）

同时也可以

2.       计算精确

按常规方式计算二次包络蜗杆副的各项参数相当复杂，而且计算各项参数时很容易计算或者填写错误，一旦出错加工时所造成的原材料及工时的损失巨大。本软件计算式只需要中心距和速比，只要这两个参数不出错 其它计算都时以电脑计算完成，出错率几乎为零。而且计算出来的数据都以保留3位小数为准。

3.       可按具体要求设计

本软件可根据加工的特殊要求制定各项参数。例如：客户提供出二次包络蜗杆副加工参数，包括蜗杆直径、模数、压力角等等。需要我们按图的要求进行加工。但如果提供参数不全（例如：蜗杆齿顶圆弧半径、螺旋升角、工作半角等） 我们就需要按客户所提供的加工图重新制图。本软件可以在计算时修改各项参数（如：主基圆直径、蜗杆直径系数）以使得出的二次包络加工参数与客户要求的参数相符。

4.       协助制图

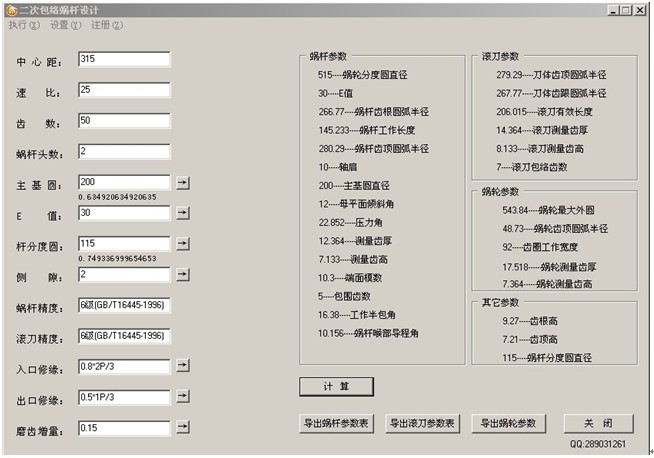

本软件是二次包络蜗杆设计工程时制图时的得力助手。具有蜗杆参数导出、蜗轮参数导出、滚刀参数导出等功能。所导出的参数直接可以在制图软件里直接插入。（如下图白色部分）不需要在制图时再制作参数表。

5．计算法则灵活

       本软件计算法则灵活可变，以防止特殊情况中需要特殊设计的需求。（如下图）

软件下载地址：/uploads/topwogan.rar

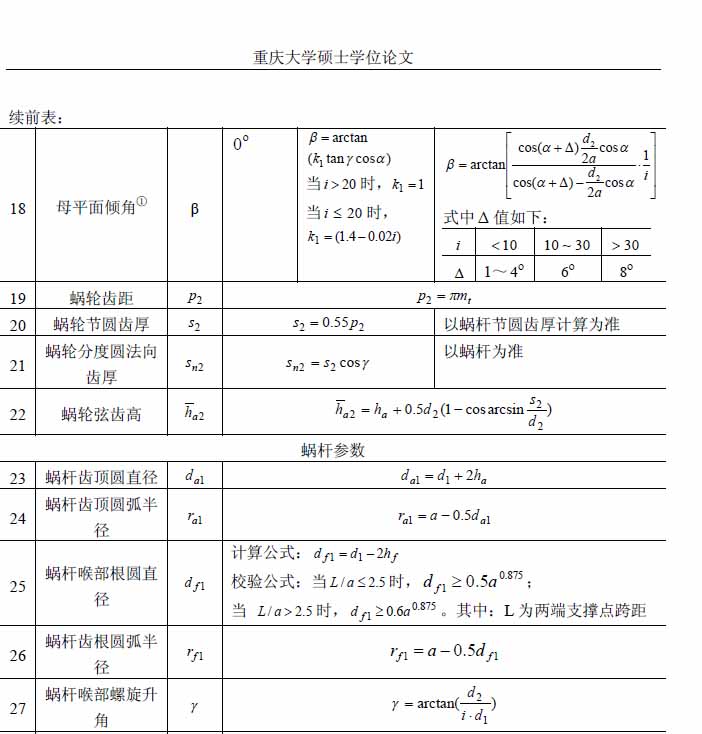

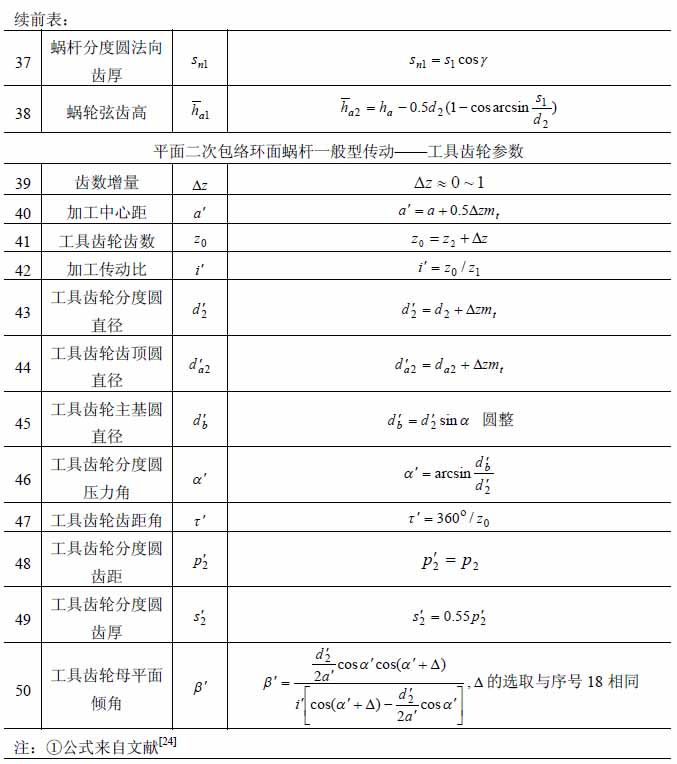

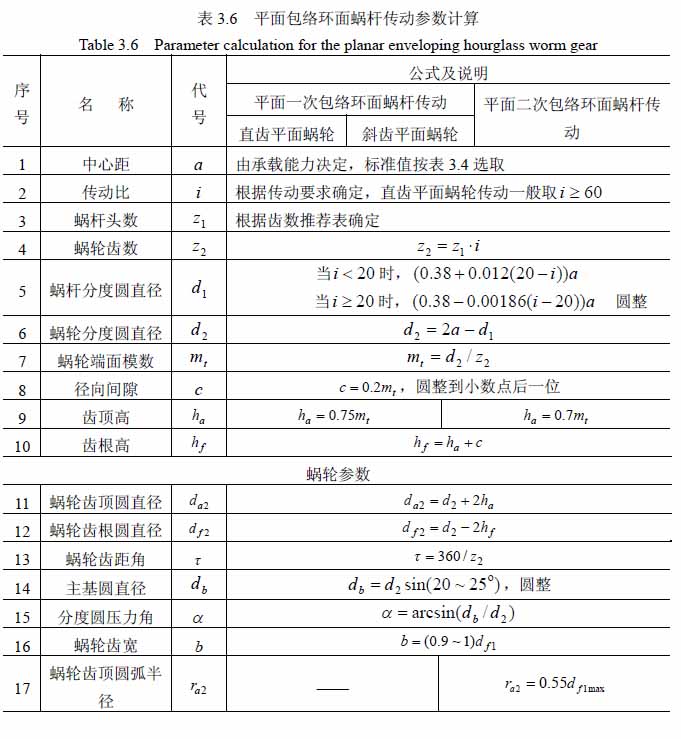

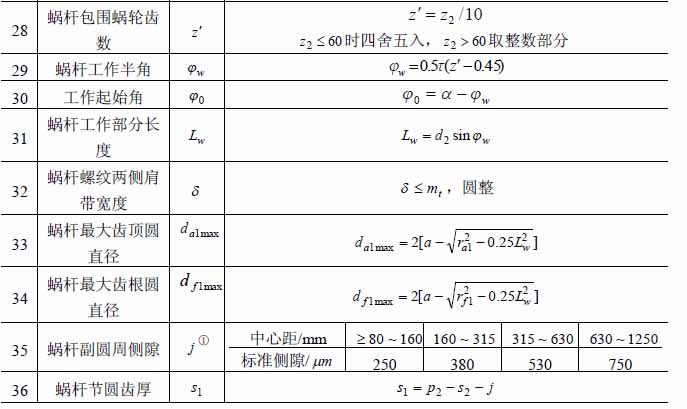

平面二次包络环面蜗杆参数计算公式：
