包络减速器性能特征-海洋传动

   包络蜗杆减速机的蜗杆齿面由一与蜗杆斜交的直线作母线相对蜗杆作园弧螺旋运动形成的，是一种不可展

曲面，无法用通常的加工工艺进行蜗杆磨削，为了使蜗杆齿面部达到一定的硬度，一般先将蜗杆进行中硬调质处理，后

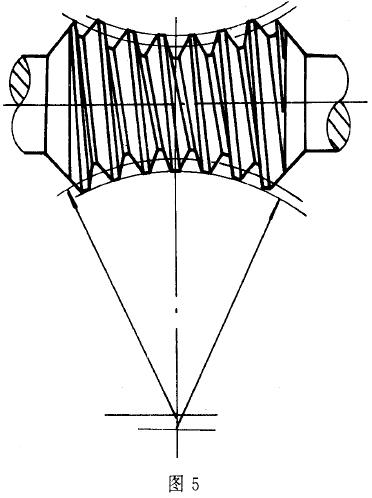

用特殊车刀加工形成，蜗杆还必须进行”修形，达到蜗轮与蜗杆接触面为95%以上。（如图，左边是普通蜗杆、右边为包络蜗杆）





   二次包络减速机机其蜗杆齿面是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，再以

蜗杆的齿面为母线，通过相对运动包络出蜗轮的齿面，称为平面二次包络环面蜗杆副。平面二次包络环面蜗杆减速机包

括以下三种PWU，PWO，PWS型三种形式，此产品适用于冶金，矿山，钢铁，起重，运输，石油，化工，建筑等行业机械

设备的减速传动

所以平面二次包络减速机比普通圆弧齿圆柱蜗杆减速机、圆弧圆柱蜗杆减速机，圆柱蜗杆减速机等减速机产品

的输出扭矩大很多
