蜗轮蜗杆传动中变位蜗杆传动根据使用场合的不同，可在下述两种变位方式中选取一种。

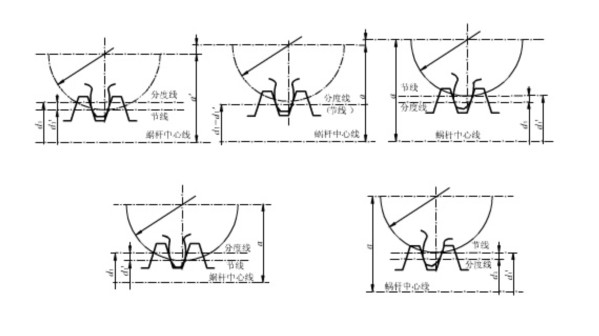

1)变位前后，蜗轮的齿数不变(z2 "＝z2)，蜗杆传动的中心距改变(a "≠a)，如图9-8a、c所示，其中心距的计算式如下：

a "＝a+x2m=(d1+d2+2x2m)/2

2)变位前后，蜗杆传动的中心距不变(a "＝a)，蜗轮齿数发生变化(z2"≠z2)，如图9-8d、e所示，z2" 计算如下：

因 a"＝a　则 z2" ＝z2-2x2

蜗杆传动变位：
