SWL丝杆升降机是由蜗轮蜗杆减速机和梯形丝杆组成，体积小，外形类似千斤顶。蜗杆采用40CR并调质和热处理，蜗轮采用锡青铜从而保证了蜗轮蜗杆的使用强度和使用寿命。梯形丝杠采用40CR调质和热处理，目的是增加丝杆和蜗轮的摩擦寿命。其使用方式分提升、上顶、下压、下拉以及平推和翻转，装配形式多样。用户在选型是应该按不同的使用方式选择不同的装配形式 （如下图所示）

型号表示方法里SWL后面紧跟的数字表示最大起重吨位(例如2.5 ,改标准丝杆升降机最大其中能力为120吨）。

数字后面紧跟升降速度，用字母M或者P表示 ,M表示慢速，P表示普通速度（普通速度P可以省略）

速度表示后面是结构形式，分1型和2型，1型结构表示丝杆做轴向运动，不做自转。2型结构表示丝杆做自转运动，不做轴向运动，而丝杆上面的螺母做轴向运动。如图

结构形式表示后面是装配方式，1型结构和2型结构分别含有两种装配方式A和B(如上图)，A表示丝杆向上、B表示丝杆向下。

结构方式后面紧跟丝杆头部形式：

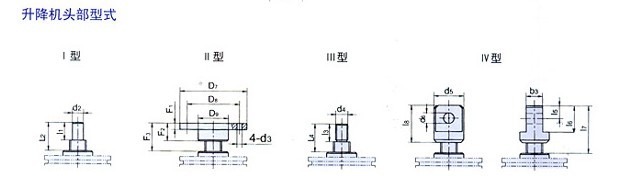

SWL丝杆头部形式分四种：I型表示光柱、II型表示法兰盘、III表示螺纹形式、IV表示扁头带孔，每种头部对应不同的使用方式，选择是尽量根据自己的使用方式选择。

有时候，1型结构的升降机起重的物体不能固定（起重物体可以转动），这样情况下，丝杆会因为升降机内部摩擦产生自转现象，从而升降机失去了升降功能自作自转。所以在这种特殊情况下必须选择防旋转形式的

也就是行程后面要带FZ表示。

丝杆升降机具体性能参数如下：

型号	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
SWL丝杆升降机最大起升力,KN	25	50	100/150	200	250	350	500	1000	1200
SWL丝杆升降机最大拉力,KN	25	50	99	166	250	350	500	1000	1200
SWL丝杆升降机丝杠螺纹尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蜗轮蜗杆传动比（P）	普通6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
蜗杆每转行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蜗杆每转行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蜗杆传动比（P）	6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
丝杆升降机满负荷蜗杆扭距N•m	18.6	39.5	119/179	240	366	600	970	2323	3316
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
满负荷蜗杆扭距N•m	8.86	19.8	60/90	122	217	340	425	997	1658
SWL丝杆升降机丝杆最大轴伸长度	1500	2000	2500	3000	3500	4000	5500	6500	7000
丝杆升降机最大许用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）总效率％	23	21	23	21	19	18	15	13	12
慢速比（M）总效率%	14	12	15	13	11	11	11	10	8
润滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
丝杆每100mm的 重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
丝杆升降机润滑剂	合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围－20℃－100℃）



SWL丝杆升降机具体尺寸：http://www.qsreducer.com/WLSGSJJ.html
