本标准规定了SWL蜗轮螺杆升降机（以下简称升降相）的型式、参数和尺寸。
本标准适用于冶金、机械、建筑、水利设备使用的具有起升、下降及借助辅件推进、翻转的蜗轮螺杆升降机。
2丝杆升降机结构型式
2.1结构型式
1型——螺杆同时作旋转运动和轴向移动（见图1）；
2型——螺杆作旋转运动，螺杆上的螺母作轴向移动（见图2）。
2.2蜗轮丝杆升降机的装配型式
升降机每种结构型式又分为两种装配型式：
A型——螺杆（或螺母）向上移动（见图1和图2）；
B型——螺杆（或螺母）向下移动（见图1和图2）。
2.3丝杆头部型式
——1型结构型式的螺杆头部分为Ⅰ型（圆柱型）、Ⅱ型（法兰型）、Ⅲ型（螺纹型）和Ⅳ型（扁头型）四种型式（见图1）；
——2型结构型式的螺杆头部分为Ⅰ型（圆柱型）、Ⅲ型（螺纹型）两种型式（见图2）。
2.4丝杆升降机中蜗轮蜗杆传动比
升降机分为两种传动比，即普通（P）和慢速（M）。
2.5丝杆的防护
1型升降机螺杆的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
2型升降机螺杆的防护分为：基本型和带防护罩型（Z）。

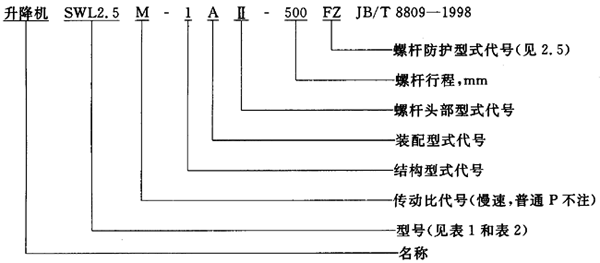

2.6标记示例
