QW减速机技术参数
发布时间：2016/6/2 15:19:16 来源：海洋传动
 平面二次包络环面蜗杆副是以一个平面为母面，通过相圆周运动，包络出环面蜗杆的齿面，再以蜗杆的齿面为母面，通过相对运动包络出蜗轮的齿面。平面二次包络环面蜗杆与普通圆柱蜗杆及直廓环面蜗杆相比较，具有以下特点：

    （a）蜗杆为环面蜗杆，与蜗轮同时啮合的齿数增多；

    （b）蜗杆的齿面的经过硬化处理后精确磨削而成，齿面硬度，表面表糙度等级提高，可以达到很高的型精度；

    （c）齿面接触面积大，并且有瞬时双线接触，接触线总长度加长；

    （d）齿面润滑角大，啮合中容易形成动压油膜，减少了齿面磨损。

    在减速机结构上，出轴轴承跨距特大，增强了刚性；C型轴头出轴采用空心轴套结构，搅拌轴可直接插入减速机。

    电动机通过三角胶带与减速机输入端相连，能起缓和作用，当需要时可设计成防静电胶带传动或无极变速带传动。本系列减速机可与WJ、DJ、SJ及XD、XS系列带过渡接板的机架。

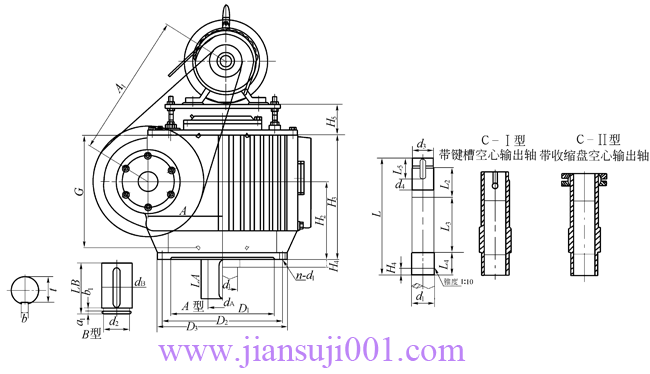

QW型减速机主要参数及尺寸

型号
轴径
da/dB
安装尺寸
外形尺寸
d1
lA
lB
D1
D2
D3
n-d0
G
H2
H3
H4
H5
b
t
QW100
70
60
110
130
270
305
340
8-φ18
300
275
400
40
105
20
62.5
QW125
80
70
145
130
320
360
400
8-φ18
380
300
450
40
115
22
79
QW160
90
80
150
170
360
410
460
8-φ22
420
325
500
40
130
25
81
QW200
100
90
150
170
470
520
580
12-φ22
450
350
580
40
135
28
90
QW250
120
110
200
200
530
590
640
12-φ22
500
375
600
40
135
32
109
QW315
130
120
225
225
680
800
880
12-φ27
520
400
650
40
145
32
119
QW400
160
150
240
255
560
650
700
12-φ27
625
420
680
40
145
40
147
QW450
180
170
260
285
730
830
900
12-φ33
700
500
750
40
160
45
165
QW500
200
180
280
325
840
940
1010
12-φ33
750
550
850
40
175
45
185
QW型减速机选型表
总传动比i
80
63
56
50
40
31.5
80
63
56
50
40
31.5
25
22
20
18
16
减速机
型号
输出轴许
用扭矩
蜗杆传动比i1
40
16
40
16
输出转速n(r/min)
12
16
18
22
24
30
18
24
27
30
35
45
60
65
75
80
90
电机功率P(kw)
6极电机        1000r/min
4极电机        1500r/min
P/n代号
1.5
1/6
2/6
3/6
5/6
7/6
10/6
1
3
6
9
12
16
21
26
32
38
44
QW100
1250
2.2
1/6
2/6
4/6
6/6
8/6
11/6
2
4
7
10
13
17
22
27
33
39
45
3
1/6
3/6
4/6
6/6
9/6
12/6
1
5
8
11
14
18
23
28
34
40
46
4
2/6
3/6
5/6
7/6
8/6
9/6
2
3
4
6
15
19
24
29
35
41
47
5.5
1/6
4/6
5/6
6/6
8/6
10/6
1
2
5
7
8
20
25
30
36
42
48
7.5
2/6
3/6
5/6
7/6
9/6
10/6
1
3
4
6
9
10
11
31
37
43
49
11
1/6
4/6
6/6
7/6
9/6
11/6
2
3
5
7
8
10
12
13
14
16
50
15
1/6
2/6
4/6
8/6
10/6
12/6
1
4
5
7
9
11
12
15
15
17
18
QW125
2100
18.5
2/6
3/6
5/6
6/6
8/6
10/6
2
4
6
8
9
11
13
16
18
21
19
22
3/6
4/6
6/6
7/6
9/6
11/6
3
5
6
8
10
12
14
17
19
22
24
QW160
4000
30
1/6
5/6
7/6
9/6
11/6
12/6
1
3
7
9
10
13
14
16
20
23
25
37
2/6
3/6
8/6
10/6
12/6
14/6
2
4
6
9
11
12
15
17
19
21
25
QW200
6800
45
1/6
4/6
5/6
6/6
13/6
15/6
1
5
7
10
12
13
14
18
20
22
26
55
1/6
2/6
3/6
7/6
8/6
9/6
2
3
8
11
13
15
15
16
18
23
27
75

2/6
3/6
3/6
5/6
10/6
1
4
5
6
14
16
18
17
19
20
22
QW250
11500
90


4/6
4/6
6/6
7/6
1
2
3
7
8
17
19
21
23
21
23
110



5/6
6/6
7/6
-
2
4
5
9
10
20
22
24
26
28
QW315
20500
132






-
-
3
4
6
11
12
14
25
27
29
160




QW500/51000
5
6
7
13
15
16
18
20
QW400
30000
185






7
8
9
17
19
21
200











8
9
10
11
12
13
QW450
40000
