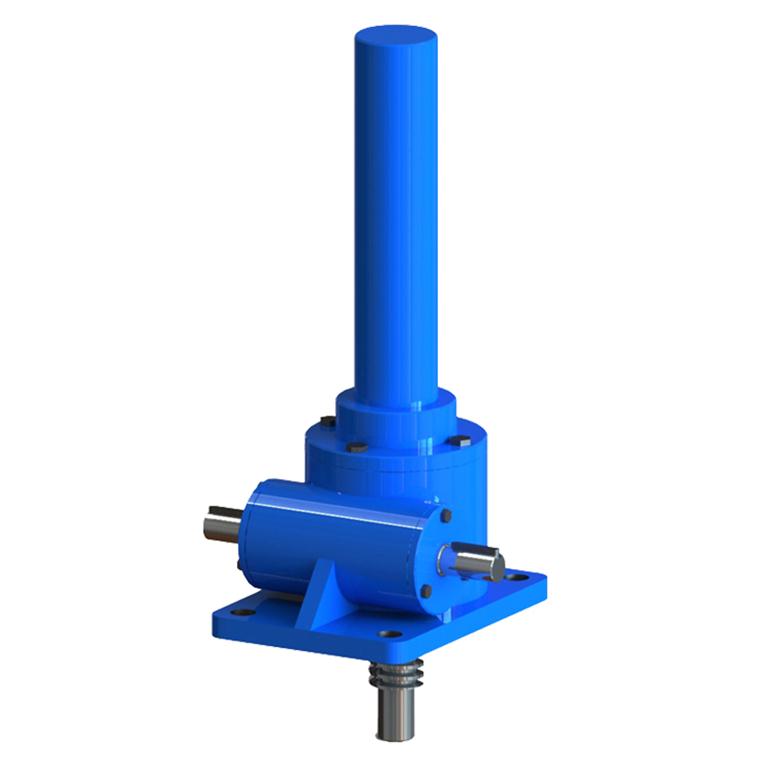

QWL螺旋升降机性能参数-海洋传动

型号

QWL2.5

QWL5

QWL10/15

QWL20

QWL25

QWL35

QWL50

QWL100

QWL120

丝杆升降机最大起升力,KN

25

50

100/150

200

250

350

500

1000

1200

丝杆升降机最大拉力,KN

25

50

99

166

250

350

500

1000

1200

丝杆升降机丝杠螺纹尺寸

Tr30×6

Tr40×7

Tr58×12

Tr65×12

Tr90×16

Tr100×18

Tr120×20

Tr160×23

Tr180×25

蜗轮蜗杆传动比（P）

普通6:1

6:1

72/3:1

8:1

102/3:1

102/3:1

11:1

12:1

12:1

蜗杆每转行程,mm

1.0

1.17

1.56

1.5

1.5

1.5

1.818

1.916

2.083

蜗轮蜗杆传动比（M）

24:1

24:1

24:1

24:1

32:1

32:1

32:1

36:1

36:1

蜗杆每转行程,mm

0.250

0.292

0.5

0.5

0.5

0.5

0.625

0.638

0.694

蜗杆传动比（P）

6:1

6:1

72/3:1

8:1

102/3:1

102/3:1

11:1

12:1

12:1

丝杆升降机满负荷蜗杆扭距N·m

18.6

39.5

119/179

240

366

600

970

2323

3316

蜗轮蜗杆传动比（M）

24:1

24:1

24:1

24:1

32:1

32:1

32:1

36:1

36:1

满负荷蜗杆扭距N·m

8.86

19.8

60/90

122

217

340

425

997

1658

丝杆升降机丝杆最大轴伸长度

1500

2000

2500

3000

3500

4000

5500

6500

7000

丝杆升降机最大许用功率/kW

0.55

1.1

2.6

3.7

4.8

6.0

7.5

15

17.5

普通比（P）总效率％

23

21

23

21

19

18

15

13

12

慢速比（M）总效率%

14

12

15

13

11

11

11

10

8

润滑油量，kg

0.1

0.25

0.5

0.75

1.1

1.9

2

2.5

2.5

不加行程的重量，kg

7.3

16.2

25

36

70.5

87

420

1010

1350

丝杆每100mm的重量

0.45

0.82

1.67

2.15

4.15

5.20

7.45

13.6

17.3

丝杆升降机润滑剂

合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围－20℃－100℃）
