方形丝杆升降机参数
发布时间:2016/8/27 9:08:16 来源:海洋传动
方形丝杆升降机参数,方形丝杆升降机材质分为铝合金,铸铁,不锈钢,三种,外形表面处理可根据客户要求多样化,传动性能具有噪音小,性能高,动力源广泛功能多样等特点
                                                    方形丝杆升降机参数及多台组合

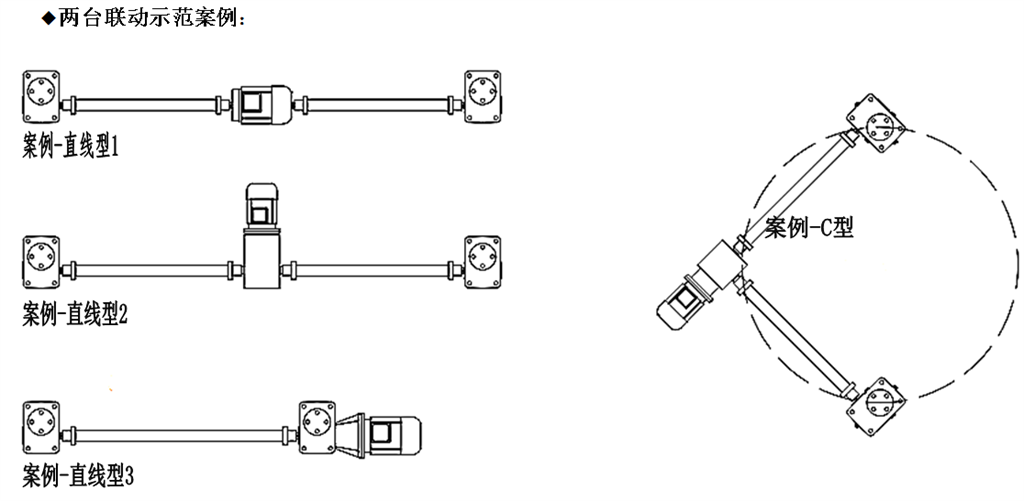

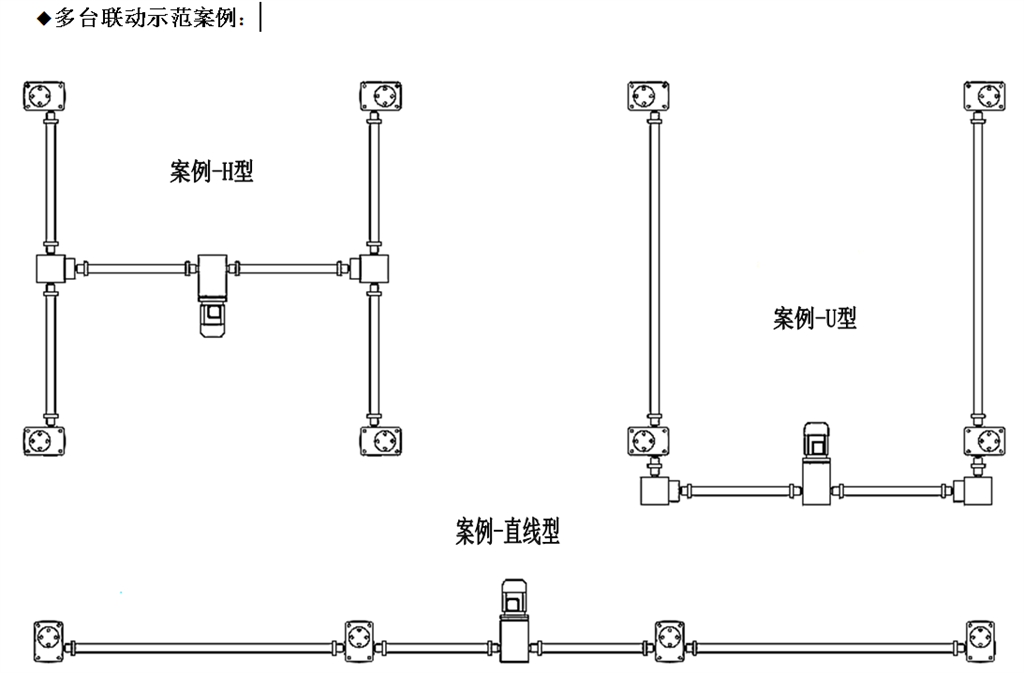

 组合方式示意图:




方形丝杆升降机参数,方形丝杆升降机材质分为铝合金,铸铁,不锈钢,三种,外形表面处理可根据客户要求多样化,传动性能具有噪音小,性能高,动力源广泛功能多样等特点我们为他取名代号CS丝杆升降机

CS 系列蜗轮丝杆升降机螺旋升降机)为放箱壳体,表面精密加工的独特的外形结构,六面均可以精确定位,可以根据使用要求,按减速比不同有 N 型和 L 型可供选用,随意拼装组合,被欧洲人誉为 " 神奇的积木式魔块 " 。丝杆有普通的梯形丝杆和滚珠丝杆两种选择,低速重载可选用梯形丝杠高速轻载则可以选用滚珠丝杠;产品提升能做到 2.5KN-500KN ;可以选用丝杠往复也可以选用螺母往复。应用于太阳能,食品,水利等多个行业。


CS方形蜗轮丝杆升降机形式、规格表示:

产品规格:

           CS2.5-CS5009种,提升依次为:2.5KN-500KN

传动比:

N型——普通速比

                   L型——慢速速比

结构形式:

                  A型——丝杠作轴向移动,不旋转;

  B型——螺母作轴向移动,丝杠作旋转运动。

丝杠头部类型:

                 A型结构形式丝杠头部为:1型(圆柱)2型(法兰)3型(螺纹)4型(扁头)5型(开口)共5种;

                 B型结构形式丝杠头部为:1型(圆柱)O型(无接头)共2种。

附加要求(可选):

                 A型结构形式附加要求有:滚珠丝杠型(B)、带防旋转装置(P)、带防护罩(S)共3种;

                 B型结构形式附加要求有:滚珠丝杠型(B)、带防护罩型(S)共2种。

CS 方形蜗轮丝杆升降机 主要性能参数表:


型号

单位

CS2.5

CS5

CS10

CS25

CS50

CS150

CS250

CS350

CS500

最大提升力

KN

2.5

5

10

25

50

150

250

350

500

最大拉负荷

KN

2.5

5

10

25

50

150

250

350

500

梯形丝杠规格



14×4

18×4

20×4

30×6

40×7

60×9

80×10

100×10

120×14

普通速比



4:1

4:1

4:1

6:1

7:1

9:1

10:1

10:1

14:1

普通速比时每转提升量

mm/r

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

慢速速比



16:1

16:1

16:1

24:1

28:1

36:1

40:1

40:1

56:1

慢速速比时每转提升量

mm/r

0.25

0.25

.025

0.25

0.25

0.25

0.25

0.25

0.25

环境温度20℃,负荷比20%hr时的最大驱动能力

KW

0.18

0.3

0.5

1.2

2.3

5.1

10

15

22

环境温度20℃,负荷比10%hr时的最大驱动能力

KW

0.25

0.42

0.7

1.7

3.2

7.1

14

21

30

普通速比时的总效率

%

34

30

28

27

25

19

19

15

15

慢速速比时的总效率

%

24

23

21

19

18

14

14

11

11

丝杠额定效率

%

49

42.5

40

40

36.5

32.5

29

24

28

提升力量大时的丝杆转矩

Nm

3.2

7.5

16

60

153

437

1390

2312

4100

驱动轴最大许用转矩

Nm

1.5

3.4

7.1

18

38

93

240

340

570

机箱材料





AL



AL/QT





QT





不带丝杠和保护管时的重量

Kg

0.6

1.2

2.1

6

17

32

57

85

160

每100mm提升丝杠重量

Kg

0.1

0.35

0.45

0.7

1.2

2

4.2

6.5

10.3

传动时所需润滑剂量

Kg

0.03

0.08

0.14

0.24

0.8

1.1

2.0

2.7

3.2

普通速比A型质量惯性矩

kg c

0.070

0.122

0.160

0.780

1.971

3.412

16.04

49.12

98.27

普通速比B型质量惯性矩

kg c

0.069

0.126

0.165

0.794

1.952

3.741

17.58

52.45

103.39

慢速速比A型质量惯性矩

kg c

0.045

0.088

0.115

0.558

1.371

2.628

12.35

37.05

72.62

慢速速比B型质量惯性矩

kg c

0.050

0.091

0.119

0.552

1.381

2.647

12.44

37.37

73.15

普通速比时的空载转矩

Nm

0.06

0.10

0.26

0.36

0.76

1.90

2.84

3.24

3.96

慢速速比时的空载转矩

Nm

0.04

0.8

0.16

0.26

0.54

1.20

1.94

2.20

2.84
